一、TDL150全液压反循环多功能钻机使用范围

TDL150全液压反循环多功能钻机主要用于:

1.地质灾害防治、滑坡、岩石坍塌治理工程；水电站、铁路、公路边坡等锚索锚杆孔施工；排水孔施工；

2. 基坑支护工程锚索（杆）钻孔，高压旋喷引孔，地基加固微型桩、树根桩施工；

3. 地源空调项目钻孔施工；

4. 隧道管棚施工，超前小导管钻孔施工，超前地质预报；

5.  高压旋喷加固工程；

6. 适用反循环施工工艺，可以用于矿山勘察，无粉尘施工；

二、TDL150全液压反循环多功能钻机主要功能特点：

★ 大臂能实现多角度俯仰

★ 桅杆能实现多角度左右偏摆、倾斜及俯仰

★ 能满足各种工况下的实际需求

★ 桅杆能自由举升、滑移

★ 能满足常规情况下不同孔径定位要求以及施工要求。

★ 上车能实现左右方位旋转

★ 能满足底盘静态情况下整机实现多个孔位交替作业

★ 行走马达驱动力矩大、制动性能好，能满足各种路况下的行驶要求。

★ 动力头驱动力矩大、加压起拔力大，能满足不同深度、不同岩石所需要的动力要求。

★ 采用三泵串联供油，能合流、分流，可满足各种地质条件下所需要的钻速，同时还能实现动力头回转和加压提升同步使用要求。

★ 采用公司自创的独特减压钻进技术，能简单、有效解决在垂直深孔钻进时钻杆自重对成孔质量、效率的影响。

2、孔径适用范围

钻孔直径：Ф100mm～Ф250mm

钻孔名义深度：150m

爬坡能力：≤20°

3、钻机配置及主要技术参数

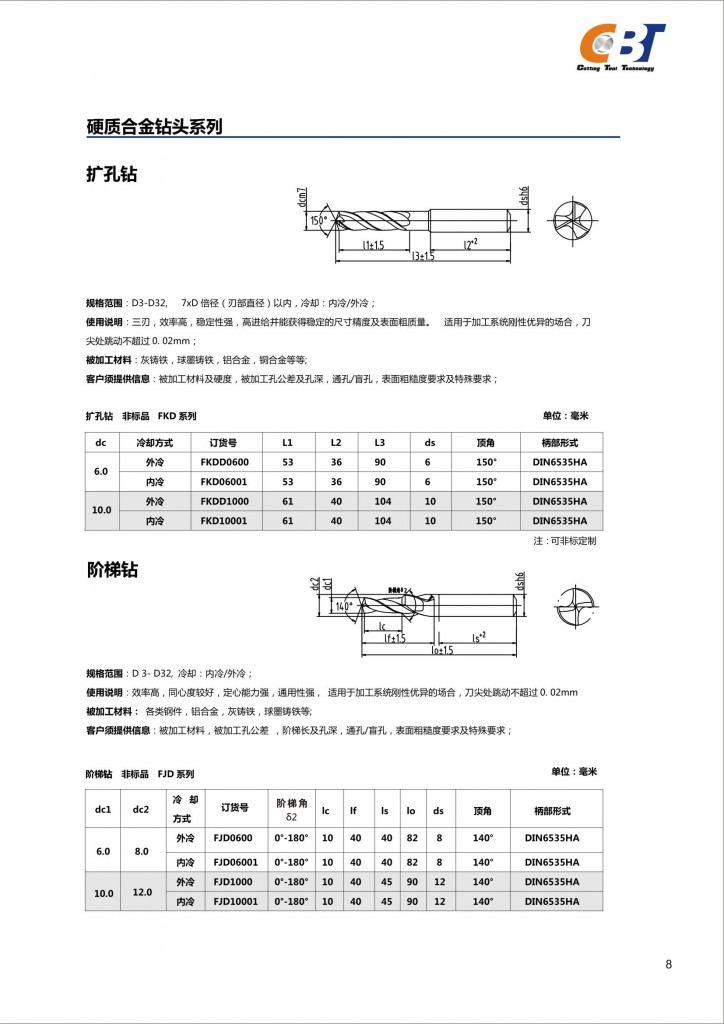

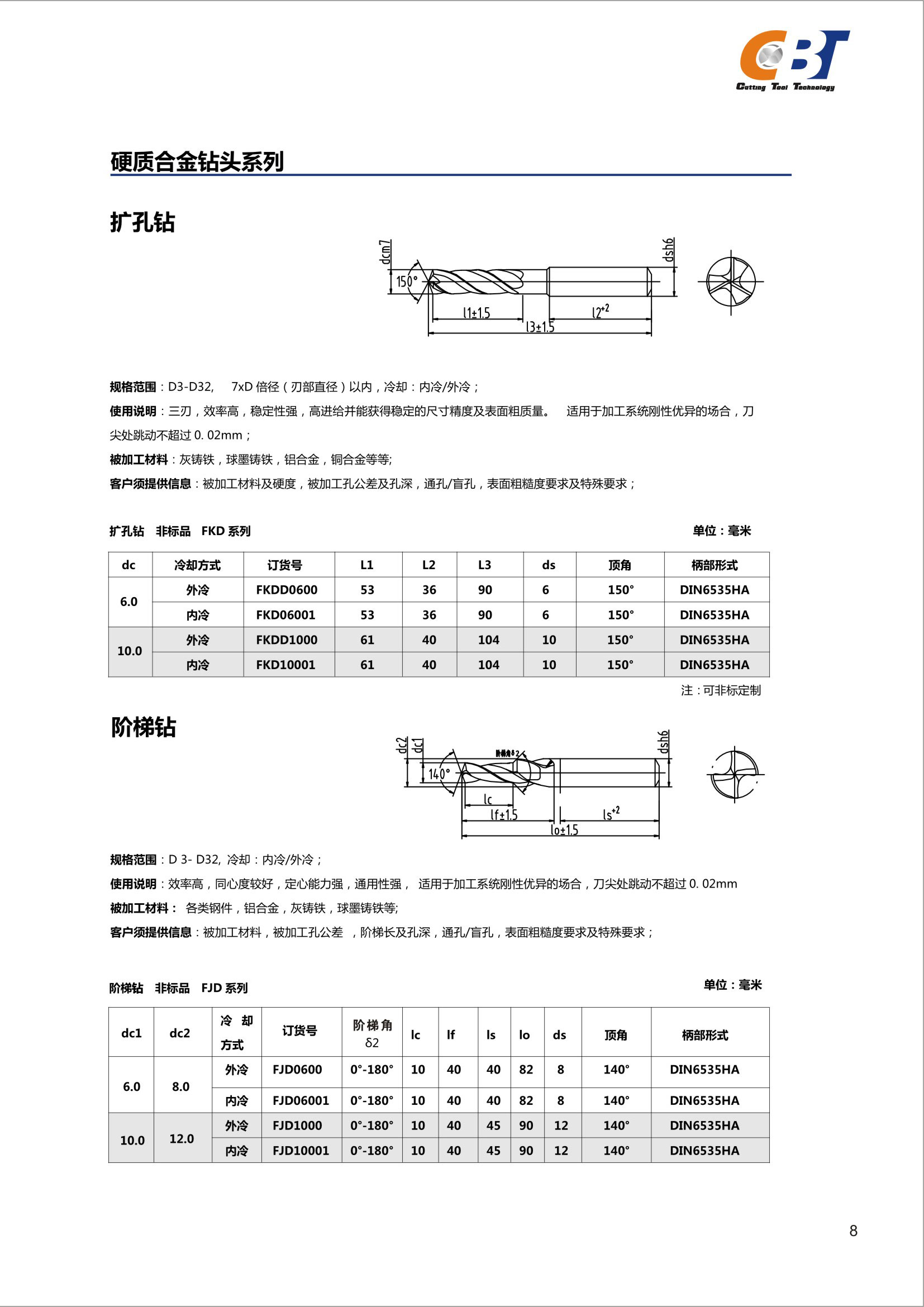

规格范围：D3-D32,   7x倍径（刃部直径）以内，冷却：内冷/外冷；

使用说明：三刃，效率高，稳定性强，高进给并能获稳定的尺寸精度及表面粗质量。  适用于加工系统刚性优异的场合，刀尖处跳动不超过0. 02mm；

被加工材料：灰铸铁，球墨铸铁，铝合金，铜合金等等;

客户须提供信息：被加工材料及硬度，被加工孔公差及孔深，通孔/盲孔，表面粗糙度要求及特殊要求；

使用说明：双棱边设计，以钻代铰（被加工表面粗糙度优于普通麻花钻），特殊刃口处理，定心能力强，高进给并能获稳定的尺寸精度。  适用于加工系统刚性优异的场合，刀尖处跳动不超过0. 02mm；

被加工材料：用于加工抗拉强度小于1200 N/mm2的结构钢，包括：碳素钢、合金钢等， 不锈钢，灰铸铁，球墨铸铁等

客户须提供信息：被加工材料，被加工孔公差及孔深，通孔/盲孔，表面粗糙度要求及特殊要求；

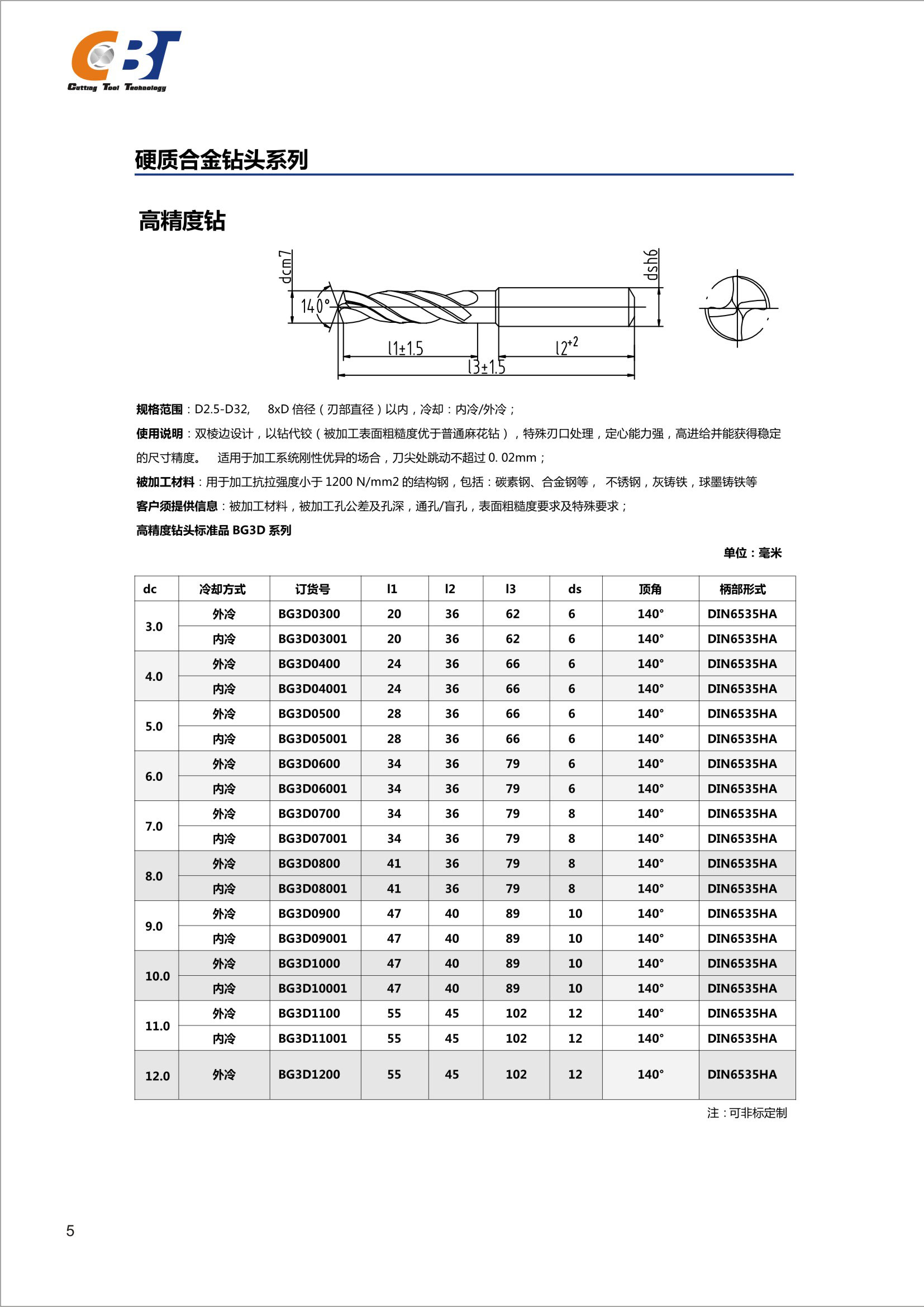

高精度钻头标准品BG3D系列

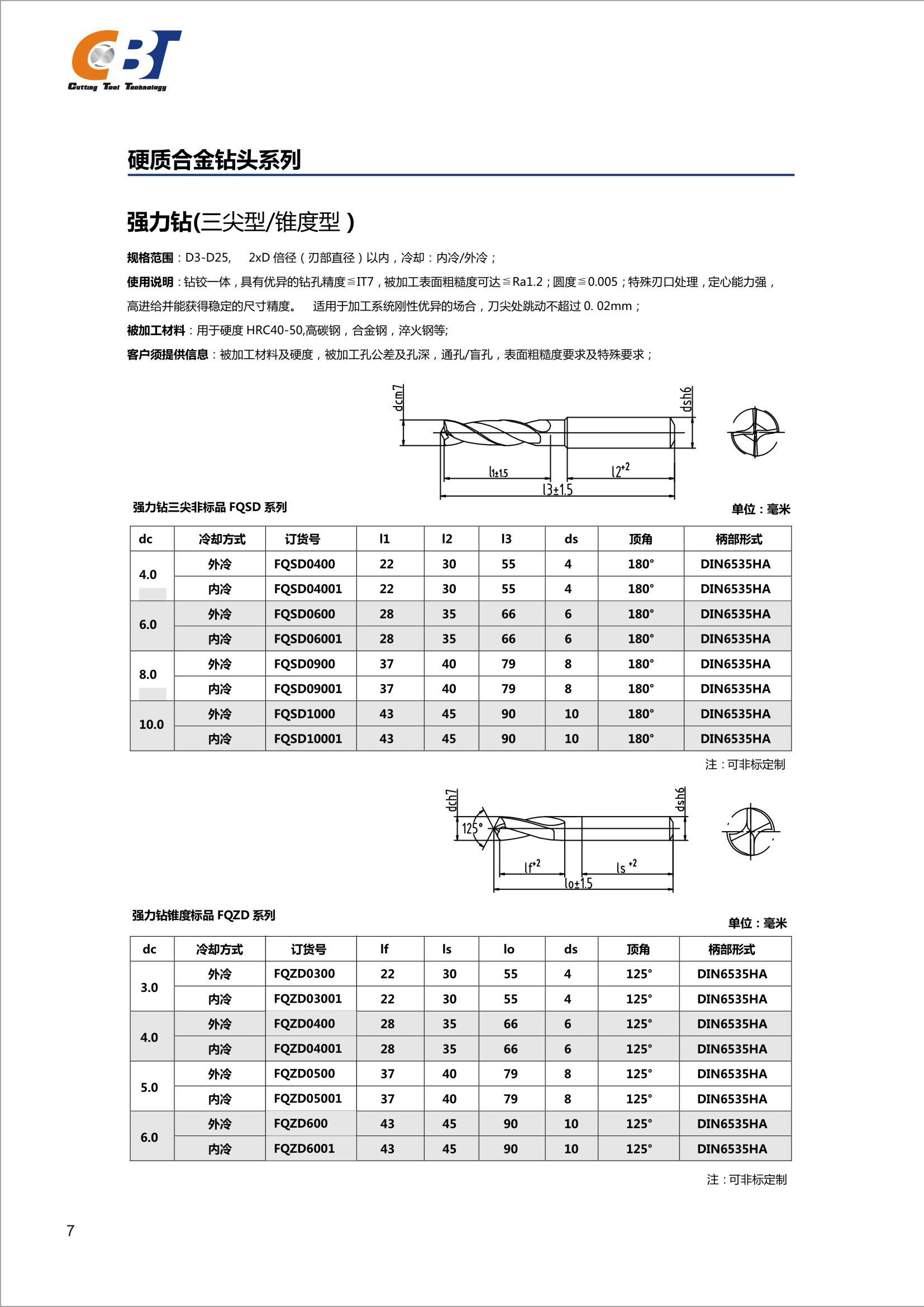

强力钻

硬质合金麻花钻，联系热线13825053006

使用说明：优异槽型设计，冷却充分，高精抛光，排削顺畅，稳定性强等；

被加工材料： 各类钢件，铝合金，灰铸铁，球墨铸铁等；

客户须提供信息：被加工材料，被加工孔公差及孔深，通孔/盲孔，预孔大小/顶角及深度，表面粗糙度要求及特殊要求；

硬质合金深孔钻D3.0-20

该履带钻机主要用于水电站工程、铁路、公路边坡等锚固孔或排水孔施工；城市深基坑支护及地基加固工程孔的施工；地源热泵孔施工；卵砾石地层高压旋喷导引孔工程、爆破孔工程施工；地质灾害防治、滑坡、岩石坍塌治理工程；隧道管棚支护孔、灌浆加固孔、小型基桩孔、水文水井的勘察施工；也适用于高层建筑深基坑锚固及抗浮锚固，旋喷加固、路基坝基加固、露天采石炮孔等。

钻孔深度：300m；

钻孔直径：Ф100mm～Ф250mm；

钻孔倾角：-90°～＋20°；

给进力：40kN；

提拔力：55kN；

动力头给进行程：3500mm；

动力头最大输出转速：180 rpm

桅杆滑移行程：800mm；

扭矩：8000N·m

额定工作压力：18 MPa；

卷扬机拉力：6000kg；

爬坡能力：不大于20°；

柴油机功率：60kW；

钻臂摆转角度：±18°；

水平孔高度范围：2510～3495mm。

苏州恒比特精密工具有限公司，位于中新合作的苏州工业园区内，是一家设计、研发、制造及销售服务一体公司，公司从事各类精密金属切削刀具的专业制造和修磨服务。产品有硬质合金钻头、铰刀、铣刀、成型刀具。公司拥有目前世界上最先进的刀具制造和测量设备：从德国进口的五轴联动的CNC刀具磨床，如SAACKE萨克、 SCHUETTE舒特 、HAWEMAT哈威马，还有从澳大利进口五轴联动的CNC刀具磨床，如ANCA安卡，总之，机种众多，灵活多变，检测设备：德国原装进口万能检测设备Peter Muller、Satter斯特瑞高精度对刀仪等检测设备。

    产品主要应用于汽车、航空航天、电子、制冷、矿山钎具、模具加工等领域，特别针对孔加工类刀具制造加工更具有优势。

TDL130型多功能工程钻机为履带底盘装载、全液压驱动、动⼒头式钻机。主要适⽤于水电工程、铁路、公路边坡等岩⼟工程中的⼤吨位预应力锚固孔或排⽔孔施⼯，城市深基坑⽀及地基加固工程孔的施⼯工,以及地源热泵孔施工;也适⽤用预防滑坡、岩石坍塌灾害治理工程;并兼顾满足隧道管棚支护孔、灌浆加固孔、基桩孔、⽔⽂⽔井的勘察施工等。

性能、功能参数

钻机的性能、功能参数如下:

a)   名义钻孔深度:100m;

b)   钻孔直径:Ф130mm~Ф250mm;

c)   钻孔倾角:-90°~+20°;

d)   动力头配置:

低档低速:输出转速37rpm,输出扭矩6000N·m;

低档高速:输出转速74rpm,输出扭矩3000N·m;

高档低速:输出转速84rpm,输出扭矩2600N·m;

高档高速:输出转速168rpm,输出扭矩1300N·m。

e) 动力头给进: 行程:3500mm; 给进力:40kN;

提拔力:55kN。

f)  桅杆滑移行程:800mm;

. g)  油泵:
大油泵排量:71mL/r; 小油泵排量:28mL/r; 最高压力:21MPa。

. h)  液压油:

油箱容积:220L; 回油过滤精度(名称):10μm; 最高工作温度:65°C。

i) 电机: 功率:45kW;

转速:1500rpm。

j) 履带底盘:

履带板宽度:350mm; 接地比压:<0.05MPa; 平台回角度:右90°或左90°。
